在压力容器、化工储罐、深海装备及食品制药设备等领域，不锈钢半球作为关键的承压部件，其服役寿命直接关系到整套设备的安全性与经济性。日前，一项针对奥氏体不锈钢半球的新型热处理工艺取得突破性进展，可在不改变材料牌号的前提下，将半球体的抗疲劳寿命与耐腐蚀寿命延长30%以上。

传统工艺的痛点：残余应力与敏化区间

不锈钢半球在制造过程中，无论是采用冲压、旋压还是分瓣焊接成型，都会在材料内部引入较大的残余拉应力。这些残余应力与工作时的载荷应力叠加，容易诱发应力腐蚀开裂——这是不锈钢半球在氯离子环境中提前失效的主要原因之一。

此外，传统固溶热处理如果冷却速度控制不当，不锈钢会停留在500℃-850℃的“敏化温度区间”，导致晶界处析出富铬碳化物（Cr₂₃C₆），形成晶间腐蚀的薄弱通道。这一问题在焊接半球的热影响区尤为突出。

新工艺核心：三步法热处理

本次推出的新型热处理工艺包含三个关键环节：

高温固溶+快速淬火

将半球体加热至1050℃-1100℃，保温时间按壁厚准确计算（通常为每25mm保温1小时），随后在30秒内完成水淬。这一步骤使碳化物充分溶解，恢复材料的耐腐蚀性能。

稳定化处理（针对含钛/铌牌号）

对于321或347不锈钢半球，在固溶后增加900℃-930℃的稳定化退火，使钛或铌优先与碳结合，彻底避免晶间腐蚀风险。

去应力退火

在400℃-450℃进行低温去应力处理，消除70%以上的残余拉应力，部分区域甚至转化为有益的残余压应力，提高抗疲劳和抗应力腐蚀能力。

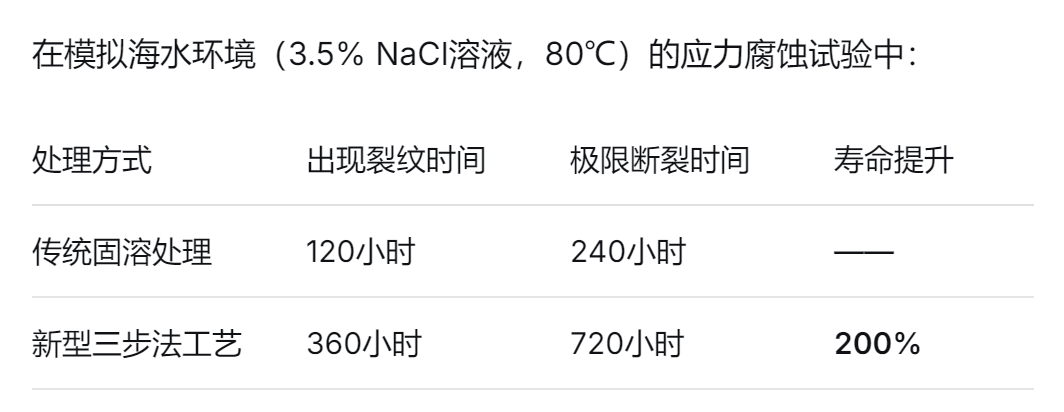

实际验证数据

在疲劳寿命测试（交变载荷±200MPa）中，新型工艺处理后的不锈钢半球平均循环次数从8万次提升至12万次，增幅达50%。

适用场景与客户价值

该工艺尤其适用于以下工况下的不锈钢半球：

沿海或近海化工设备（高氯环境）

食品/制药发酵罐（需频繁清洗，接触酸性介质）

深海耐压舱（长期承受交变水压）

核电与海洋工程装备

对于终端用户而言，这意味着更长的检修周期、更低的更换频率以及更高的安全冗余。对于半球制造商而言，该工艺可作为高附加值产品的技术卖点，与普通产品形成差异化竞争。
